제품소개 Ace PA 열교차단재

열교차단재 (PA단열바)

Ace PA

Ace PA는 2007년에 잉태하여 2017년에 탄생된 열교차단재(PA 단열바)로써 대한플라테크의 30년 노하우의 결정체입니다.

탄생사

Ace PA 탄생사

국내에서 생산된 열교차단재(PA 단열바)가 커튼월 및 창호용으로 최초 적용된 시점은 1998년 1월경입니다. 그 전에는 수입제품에 의존하였으며 외국에서 생산되는 제품은 공법이 철저히 베일에 싸여 알 수가 없었습니다. 국내에서 생산되는 열교차단재는 엔지니어링 플라스틱 생산공법을 응용하여 생산하던 방식이 현재까지 이어져오고 있습니다. 이런 생산방식은 정밀도와 강도에 여러 문제점을 갖고 있으나 열교차단재에 대한 품질 기준이나 관리 기법이 확립되지 않아 특별한 해결책이 없었습니다.
다행히 지난 2004년 유렵연합 27개국에서 열교차단재에 대한 유럽연합표준 EN 14024가 제정되면서 품질규정이 마련되었습니다.
대한플라테크는 이를 근거로 2007년부터 세계 각국에서 생산되는 제품의 기술자료와 생산공법을 연구하여 많은 실험과 시행착오를 거쳐 2017년 비로소 생산 공법을 완성하였습니다. 이 결과 열교차단재 생산공법 특허 1건, 관련기술 특허 2건을 2017년에 등록 완료하고 AcePA 상표를 등록하였습니다.
2017년부터 2020년까지는 Ace PA의 품질개선과 공정개선을 통해 양산 준비를 완료하여 2020년 12월부터 2022년 1월까지 독일 TUV 인증기관에서 품질 시험을 거처 품질 인증 시험을 완료하였고, 품질 시험을 통해 Ace PA의 품질이 세계 최고 수준임을 확인하게 되었습니다.
대한플라테크는 Ace PA 열교차단재의 우수한 품질과 성능에 최고의 가격 경쟁력을 추가하여 국내시장은 물론 해외에서도 최고로 인정받는 새로운 도약을 시작하면서 모든 임직원은 고객과 함께 상생하면서 미래를 향해 힘찬 전진을 계속하겠습니다.

개요

Ace PA 열교차단재란?

대한플라테크㈜의 30년 축적된 노하우와 첨단 기술력으로 Polyamide66의 원료에 Glass Fiber 25%가 첨가되고, 기타 자외선 방지제, 열안정제 및 산화방지제 등이 첨가된 원료를 제품 성형 시, 다열 간접냉각식으로 압출한 고정밀 고강도의 PA Thermal Barrier Strip(PA 열교차단재)이며, 도어 창호 및 커튼월에 사용되는 열교차단재로써 유럽 표준규격 EN 14024 테스트 규정을 만족한 제품으로 그 상품명이 “Ace PA”입니다.

Ace PA MFG FLOW

특성

Ace PA 특성

  1. Ace PA는 대한플라테크의 첨단 기술력으로 Polyamide66 GF25% 원료를 다열 간접 냉각 압출법으로 생산한 PA 열교차단재(Thermal Barrier Strip)입니다.
  2. Ace PA는 독일 TUV의 테스트전문 연구소에서 창호 및 커튼월의 열교차단재에 대한 유럽연합표준 EN14024 규격에 의거 검정된 국내최초 고정밀 고강도 제품입니다.
  3. Ace PA는 알미늄의 선팽창계수 및 인장강도를 유효하게 근접시킨 제품입니다.
  4. Ace PA 열교차단재는 창호, 커튼월의 고강도 구조 합성보로써 하절기ᆞ동절기 온도 편차 (-20℃, +80℃), 풍압에 의한 정ᆞ부압 하중, 장ᆞ단기 하중 그리고 정적ᆞ동적 사이클 하중 등에 효과적으로 견딜 수 있도록 설계된 제품입니다.
  5. Ace PA는 제품 생산 시 금형 내부에 약 50~100㎏/㎟ 높은 압력을 지속적으로 가압하여 제품 내부의 기포를 완전 제거하여 밀도를 높이고 금형 내부에서 성형 완료한 고정밀 고강도 제품입니다. (치수정밀도 ±0.05㎜, 밀도 1.3)
  6. Ace PA는 압출 시 용융원료를 금형내부에 높은 압력으로 가압하여 원료의 진행 방향이 x축보다 y축 단면방향으로 퍼지면서 전진하므로 GF가 x, y, z축으로 분산되어 GF의 조성이 구조적으로 안정화를 이루어 횡전단강도, 횡인장강도 반복하중에 의한 항복응력 등 기계적 특성 값이 우수한 합성보의 구조 값을 구현합니다.
  7. Ace PA는 알미늄바를 널링한 후 Ace PA를 삽입하여 롤링한 구조용 열교차단 합성보로써 사용할 수 있도록 설계된 제품입니다.
Polyamide 66
Glass Fiber

장점

Ace PA 장점

열교차단재는 에너지 및 난방 비용을 절약하여 금속창, 문 및 외관을 개선하고 시스템 제조 업체와 생산 공정에 이점을 제공합니다.
즉 열교차단재의 품질, 내구성, 기능, 단열효과 및 지속 가능성 뿐만 아니라 작업 표준 공정 및 생산 신뢰성, 가공 용이성, 비용 측면에서 많은 장점을 가지고 있습니다.
  1. 비용 절감 및 경제성

    표준 제품은 광범위하게 대량 생산함으로 경쟁력 있는 가격으로 공급이 가능하다. 검증된 품질로 설치 후 불량으로 인한 수리가 없으므로 추가 비용이 발생하지 않습니다.

  2. 고강도 고정밀 제품

    Ace PA의 폴리아미드 재질은 생산 공법이 사출성형 기술이 접목된 특수 기술로 밀도가 높아 고강도와 탄성을 지니며 금형 내에서 성형이 완료되므로 치수가 정밀하여 창호의 품질을 높이는데 효과적입니다.

  3. 친환경적이고 미래지향적

    Ace PA 열교차단재는 에너지 효율을 높이는 설계가 자유로워 패시브 하우스 실현에 가장 쉽게 접근할 수 있으며 열관류율 값(Uf)을 낮추는데 효과적입니다.

  4. 건물 소유주 및 창호 생산 업체의 에너지 및 생산 비용 절감 실현

사양서

Ace PA 열교차단재 사양서

  1. 폴리아미드 열교차단재는 EN14024 규격에 검정된 Ace PA 또는 동등 이상의 제품을 사용한다
  2. 폴리아미드 열교차단재는 폴리아미드 66+GF 25%의 재질을 사용하고 합성보 (폴리아미드 단열바 + 알비늄바)에 대한 기계적 물성은 EN14024에 의거 공인기관에서 시험한 성적서를 제출해야 한다.
  3. 폴리아미드 열교차단재의 단열 작업은 너얼링 기계와 로링 장비를 갖춘 업체에서 단열 작업 매뉴얼을 비치하고 그 매뉴얼에 따라 단열 작업 후 알미늄바를 최소 100㎜±1로 2개 절단하여 전단력(Tc)을 체크하고 결과를 사진과 함께 제출한다. 이때 전단력은 Tc ≥24N/㎜이어야 한다. (EN14024-4.3)
  4. 폴리아미드 열교차단재의 재료에 대한 물성은 아래 기준을 만족하여야 하며 물성 시험 성적서를 제출해야 한다.
    • 밀도 : 1.3±0.05 g/㎠ (ISO(ISO 1183 -1 또는 -3, 실제 공급제품 시험)
    • 융점 : 최소 250 ℃ 이상 (ISO11357 -3, 실제 공급제품 시험)
    • 인장강도 : 최소 80 N/㎟ (ISO 527 -2, -4, 주입 주형 가공 시편)
    • 파괴연신율 : 최소 3% (ISO 527 -7, -4, 주입 주형 가공 시편)
    • Shore D 경도 : 82±4 (ISO 868 , 주입 주형 가공 시편)
    • 유리섬유함량 : 25 ±2.5% (ISO 1172 , 실제 공급제품 실험)
    • 치수오차 : ±0.05㎜ (최종 생산제품 기준)
  5. 합성보용 폴리아미드 단열바는 TWO-Bridge로 구성하여 횡전단력과 횡인장강도의 기계적 저항 특성값을 최대화하고 단열 형태를 효과적으로 구성하여 단열성능을 향상시킨다.
  6. 합성보 (폴리아미드 열교차단재가 결합된 알미늄바)에 대한 강도는 설계풍압 및 유리하중에 견딜 수 있어야 하며 이에 대한 구조 계산서를 제출해야 한다.
  7. 열교차단재에 실런트 접촉 시 상응성을 사전 점검한다.
  8. 폴리아미드 열교차단재에 대한 품질은 제품 공급업체가 15년간 제품 품질에 대한 품질 보증서를 발급한다.

품질보증

Ace PA 열교차단재 품질보증

Ace PA 열교차단재는 EN 14024 규정에 의거 독일 TUV 인정 기관에서
  1. 사계절 온도 특성 하에 (봄, 가을 (20 ℃), 여름 (80℃), 겨울 (-20℃)) 기계적 특성 시험
  2. 장, 단기 하중 하에서의 기계적 특성 시험 (전단력, 횡인장력)
  3. 재질 안정성 시험 (습기 침적 후 시험)
  4. 인장 크랙시험
등의 인증시험을 하여 Ace PA 열교차단재의 고유 탄성계수를 확인하고, Ace PA 열교차단재가 구조 합성보로써 EN 14024에 만족함으로써 우수한 품질이 확보된 제품이다.
이에 대한플라테크㈜는 Ace PA 열교차단재에 대해서 15년간 품질을 보증한다

작업매뉴얼

Ace PA 합성보 작업 매뉴얼

열교차단재가 구조부재(알미늄바)와 결합하여 구조합성보를 이루는 시스템에 있어(멀리온바 및 트랜섬 등) 열교차단재의 조립 품질은 창호 및 커튼월의 단열 성능, 기밀, 수밀 및 구조합성보의 강도에 매우 중요하다. 따라서 단열 업체는 다음 순서에 따라 품질관리 기준을 준수해야한다.
  1. 알미늄바 너얼링
    너어링 휠 사양

    - H (이 높이) : 1.0㎜ (권장 사양)

    - P : 1~2㎜

    AL BAR 너어링 기준 : A < 0.15~ 0.3㎜
  2. 열교차단재 삽입
  3. 로링

    로링은 일정한 압력을 알미늄 그루버 돌기에 가하여 Ace PA와 알미늄바가 합성보를 구성하도록 하고 작업한 합성보의 전단력(T)이 최소 24N/㎜가 되도록 로링되어야 한다.

  4. 전단력(T) 테스트

    전단력 테스트는 작업 로트 단위로 해야 하며 처음 작업 시작 시 로링 제품 시료를 최소 2개 채취하여 전단력 확인 후 이상이 없을 시 양산하고 시험 내용은 테스트 사진과 함께 기록하여 보관해야 한다.

    • 시편규격 : 합성보 길이 100 ㎜±1㎜
    • 수량 : 작업 로트별 2개 이상
    • 요구 성능 : 24N/㎜ 이상

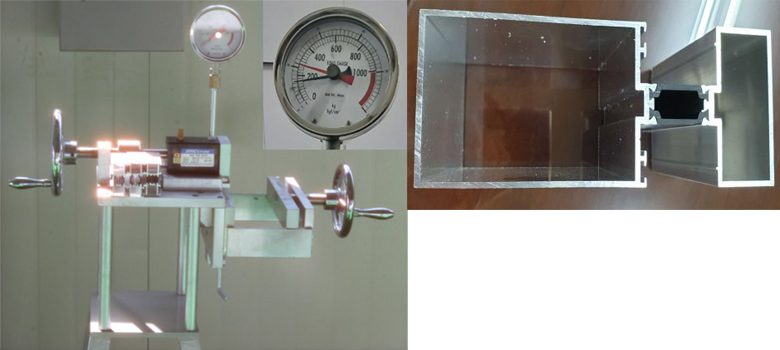

    • 테스트 기기와 시편 사진

pro_set01_img01
pro_set01_img02
pro_set01_img03
pro_set01_img04
pro_set01_img05
pro_set01_img06
